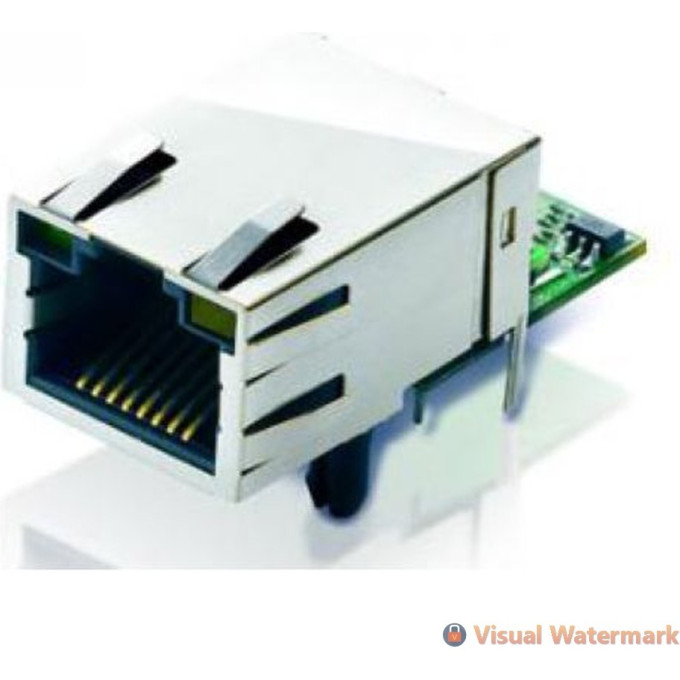

Встраиваемый преобразователь MOXA MIINEPORT E1-T 00-06028332

Когда разрабатываемое устройство должно передавать данные по сети Ethernet, а его контроллер общается через последовательный порт TTL, нужен компактный мост. MOXA MIINEPORT E1-T решает эту задачу, преобразуя сигналы TTL в пакеты Ethernet и обратно. Модуль рассчитан на встраивание внутрь готового изделия — корпуса у него нет, только плата с штырьковым разъемом.

Технические характеристики

• Порты Ethernet: 1 × 10/100 Base T(X) (RJ45)
• Количество последовательных портов: 1, тип TTL
• Передаваемые сигналы TTL: TxD, RxD, RTS, CTS, RST, GND
• Скорость передачи данных: 50…230400 бит/с
• Бит данных: 5, 6, 7, 8
• Четность: нет, чет, нечет, 0, 1
• Стоповые биты: 1, 1.5, 2
• Управление потоками: RTS/CTS, DTR/DSR, XON/XOFF
• Сетевые протоколы: ICMP, ARP, IP, TCP, UDP, DHCP, HTTP, SNMP V1, SMTP, TFTP, Auto IP, Telnet, BOOTP
• Магнитная изоляция Ethernet-портов: 1,5 кВ
• Рабочее напряжение: 3,3 В пост. тока
• Потребление тока: 160 мА при 3,3 В
• Рабочая температура: −40…+85 °C
• Температура хранения: −40…+85 °C
• Рабочая влажность: 5…95 %
• Рабочая высота: до 2000 м
• Габаритные размеры: 34 × 17 × 14 мм
• Вес нетто: 0,01 кг
• Монтаж: в штырьковый разъем
• MTBF: 5 515 294 часов
• Гарантийный срок: 5 лет
• Сертификаты: CISPR 32, FCC Part 15 Subpart B Class B, IEC 61000-4-2/3/4/5/6/8/11, EN 55032/24, IEC 60068-2-27/32/34/6

Сценарии использования

Преобразователь подходит для встраивания в измерительные приборы, контроллеры автоматики, системы безопасности и телекоммуникационное оборудование. Благодаря поддержке множества сетевых протоколов и широкому диапазону рабочих температур модуль можно применять как в помещении, так и на улице. Питание 3,3 В позволяет интегрировать его в устройства с низковольтной логикой.
